DRK-07A Kijaribu cha kuzuia moto cha kitambaa
Maelezo Fupi:
Onyo la Usalama Watumiaji wapendwa: Tafadhali kumbuka kuwa vitu vifuatavyo vinaweza kuhusika katika mchakato wa kutumia kifaa: 1, Tafadhali hakikisha kusoma viwango na maagizo ya vifaa vinavyohusika kabla ya kutumia kifaa 2, Voltage ya chombo inapaswa kudhibitiwa. 3. Uchomaji wa nguo unaweza kutoa moshi na gesi zenye sumu ambazo zinaweza kuathiri afya ya waendeshaji. Inapendekezwa kuwa chombo cha kupima kisakinishwe kwenye kofia ya moshi. Moshi na moshi vinapaswa kuondolewa...
UsalamaWarning
Watumiaji wapendwa:
Tafadhali kumbuka kuwa vitu vifuatavyo vinaweza kuhusika katika mchakato wa kutumia kifaa:
1, Tafadhali hakikisha kuwa umesoma viwango vinavyofaa na maagizo ya vifaa kabla ya kutumia kifaa
2, Voltage ya chombo inapaswa kudhibitiwa.
3. Uchomaji wa nguo unaweza kutoa moshi na gesi zenye sumu ambazo zinaweza kuathiri afya ya waendeshaji. Inapendekezwa kuwa chombo cha kupima kisakinishwe kwenye kofia ya moshi. Moshi na moshi vinapaswa kuondolewa baada ya kila mtihani. Hata hivyo, mfumo wa uingizaji hewa unapaswa kufungwa wakati wa mwako wa sampuli ili kuepuka kuathiri matokeo ya mtihani.
4, Ni marufuku kabisa kuunganisha gesi nyingine yoyote ambayo haiendani na vifaa! Wakati wa kutumia gesi oevu, gesi asilia, gesi na vyanzo vingine vya gesi, kiolesura cha bomba haipaswi kuvuja, na bomba la uingizaji hewa linapaswa kubadilishwa kwa wakati unapozeeka.
5, Nyenzo zinazoweza kuwaka na zinazolipuka isipokuwa zile zinazohitajika kwa uchunguzi ni marufuku kabisa katika maabara!
6, Wakati wa mtihani, tafadhali makini ili kuzuia joto la juu scald! Opereta hataondoka kwenye tovuti ya majaribio.
7. Maabara itakuwa na vifaa vya kuzima moto.
8,Mwishoni mwa mtihani, vyanzo vyote vya nguvu na hewa vinapaswa kuzima. Tafadhali hakikisha umesafisha mabaki ya jaribio au kinyesi!
Hali ya kazi na faharisi kuu za kiufundi za chombo
1. Halijoto iliyoko: - 10 ℃～ 30 ℃
2. Unyevu kiasi: ≤ 85%
3. Usambazaji wa umeme na nguvu: 220 V ± 10% 50 Hz, nguvu chini ya 100 W
4. Onyesho / udhibiti wa skrini ya kugusa, vigezo vinavyohusiana na skrini:
a. Ukubwa: 7 "saizi inayofaa ya kuonyesha: urefu wa 15.5cm na upana wa 8.6cm;
b. Azimio: 480 * 480
c. Kiolesura cha mawasiliano: RS232, 3.3V CMOS au TTL, hali ya bandari ya serial
d. Uwezo wa kuhifadhi: 1 g
e. Kwa kutumia onyesho la kiendeshi la FPGA la maunzi safi, muda wa kuanza "sifuri", kuwasha kunaweza kufanya kazi
f. Kwa kutumia usanifu wa m3 + FPGA, m3 inawajibika kwa uchanganuzi wa maagizo, FPGA inazingatia onyesho la TFT, na kasi na kuegemea kwake viko mbele ya mipango kama hiyo.
g. Mdhibiti mkuu huchukua processor ya chini ya nguvu, ambayo huingia moja kwa moja kwenye hali ya kuokoa nishati
5. Wakati wa moto wa burner ya Bunsen inaweza kuweka kiholela, na usahihi ni ± 0.1s.
Taa ya Bunsen inaweza kuinamishwa katika safu ya digrii 0-45
7. Uwashaji wa kiotomatiki wa voltage ya juu ya taa ya Bunsen, wakati wa kuwasha: mpangilio wa kiholela
8. Chanzo cha gesi: gesi itachaguliwa kulingana na hali ya udhibiti wa unyevu (angalia 7.3 ya gb5455-2014), propani ya viwandani au butane au propane / butane gesi mchanganyiko itachaguliwa kwa masharti a; methane yenye usafi si chini ya 97% itachaguliwa kwa sharti B.
9. Uzito wa chombo ni kuhusu 40kg

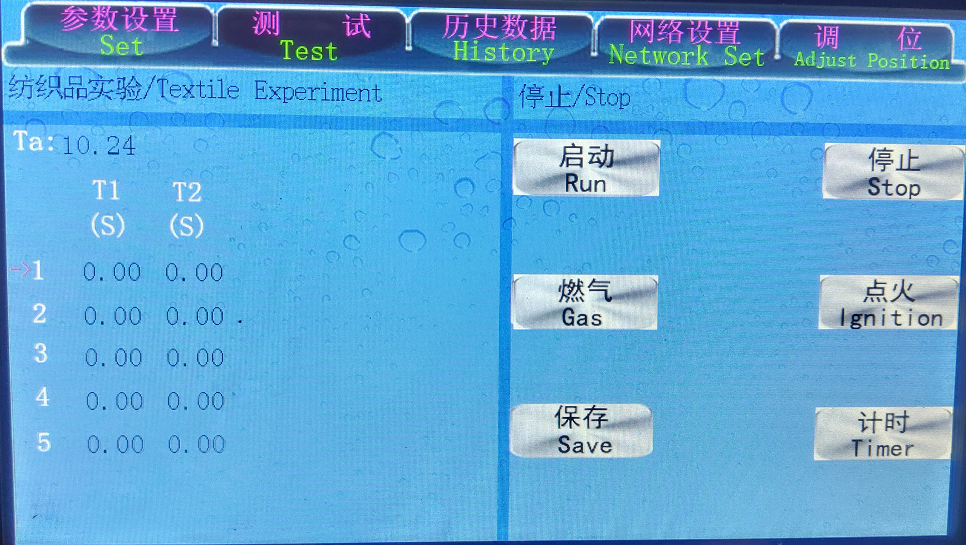

Utangulizi wa sehemu ya udhibiti wa vifaa
1. Ta -- wakati wa kutumia mwali (unaweza kubofya nambari moja kwa moja ili kuingiza kiolesura cha kibodi ili kurekebisha saa)
2. T1 -- rekodi wakati wa kuwaka moto wa jaribio
3. T2 -- rekodi muda wa mwako usio na mwako (yaani, moshi) wa jaribio
4. Run - bonyeza mara moja na usogeze taa ya Bunsen kwenye sampuli ili kuanza mtihani
5. Acha - taa ya bunsen itarudi baada ya kushinikiza
6. Gesi - bonyeza kubadili gesi
7. Kuwasha - bonyeza mara moja ili kuwasha kiotomatiki mara tatu
8. Kipima saa - baada ya kubonyeza, kurekodi kwa T1 huacha na kurekodi kwa T2 kunaacha tena
9. Hifadhi - hifadhi data ya sasa ya mtihani
10. Kurekebisha nafasi - kutumika kurekebisha nafasi ya taa ya Bunsen na muundo
Uwekaji na ukaushaji wa sampuli
Masharti a: sampuli huwekwa katika hali ya angahewa ya kawaida iliyobainishwa katika gb6529, na kisha sampuli huwekwa kwenye chombo kilichofungwa.
Hali B: weka sampuli kwenye oveni ifikapo (105 ± 3) ℃ kwa dakika (30 ± 2), itoe nje, na uiweke kwenye kikaushio ili kupoezwa. Wakati wa baridi haupaswi kuwa chini ya dakika 30.
Matokeo ya hali A na hali B hayalinganishwi.
Maandalizi ya sampuli
Andaa sampuli kulingana na hali ya hali ya unyevu iliyoainishwa katika sehemu zilizo hapo juu:
Hali: ukubwa ni 300 mm * 89 mm, sampuli 5 zinachukuliwa kutoka kwa mwelekeo wa longitudo (longitudinal) na vipande 5 vinachukuliwa kutoka kwa mwelekeo wa latitudinal (transverse), na jumla ya sampuli 10.
Hali B: ukubwa ni 300 mm * 89 mm, sampuli 3 zinachukuliwa kwa mwelekeo wa longitudo (longitudinal), na vipande 2 vinachukuliwa kwa mwelekeo wa latitudinal (transverse), na jumla ya sampuli 5.
Nafasi ya sampuli: kata sampuli angalau 100 mm mbali na ukingo wa kitambaa, na pande mbili za sampuli ni sambamba na mwelekeo wa warp (longitudinal) na weft (transverse) wa kitambaa, na uso wa sampuli hautakuwa huru. kutoka kwa uchafuzi na kasoro. Sampuli ya warp haiwezi kuchukuliwa kutoka kwa uzi huo wa warp, na sampuli ya weft haiwezi kuchukuliwa kutoka kwa uzi huo wa weft. Ikiwa bidhaa itajaribiwa, sampuli inaweza kuwa na seams au mapambo.
Hatua za uendeshaji
1. Andaa sampuli kulingana na hatua zilizo hapo juu, bana mchoro kwenye klipu ya muundo wa nguo, weka sampuli tambarare iwezekanavyo, na kisha utundike mchoro kwenye fimbo ya kuning'inia kwenye kisanduku.
2. Funga mlango wa mbele wa chumba cha majaribio, bonyeza gesi ili kufungua valve ya usambazaji wa gesi, bonyeza kitufe cha kuwasha ili kuwasha taa ya Bunsen, na urekebishe mtiririko wa gesi na urefu wa mwali ili kufanya mwako kuwa thabiti (40 ± 2). ) mm. Kabla ya jaribio la kwanza, mwali unapaswa kuwashwa kwa utulivu katika hali hii kwa angalau 1min, na kisha bonyeza kitufe cha kuzima gesi ili kuzima moto.
3. Bonyeza kitufe cha kuwasha ili kuwasha kichomeo cha Bunsen, rekebisha mtiririko wa gesi na urefu wa mwali ili kufanya mwako usimame hadi (40 ± 2) mm. Bonyeza kitufe cha kuanza, taa ya Bunsen itaingia kiotomatiki nafasi ya muundo, na itarudi kiatomati baada ya mwali kutumika kwa wakati uliowekwa. Muda wa mwali wa kutumika kwenye sampuli, yaani, muda wa kuwasha, huamuliwa kulingana na hali zilizochaguliwa za kudhibiti unyevu (angalia Sura ya 4). Hali a ni 12s na sharti B ni 3S.
4. Wakati taa ya Bunsen inarudi, T1 huingia moja kwa moja katika hali ya muda.
5. Wakati mwali kwenye muundo unazimika, bonyeza kitufe cha kuweka wakati, T1 itaacha kuweka wakati, T2 huanza kuweka wakati kiotomatiki.
6. Wakati uvutaji wa muundo umekwisha, bonyeza kitufe cha kuweka saa na T2 itaacha kuweka muda.
7. Tengeneza Mitindo 5 kwa zamu. Mfumo utaruka kiotomatiki kutoka kwa kiolesura cha kuhifadhi, chagua eneo la jina, ingiza jina ili kuhifadhi, na ubofye hifadhi
8. Fungua vifaa vya kutolea nje katika maabara ili kutolea nje gesi ya moshi inayozalishwa katika mtihani.
9. Fungua kisanduku cha majaribio, toa sampuli, kunja mstari ulionyooka kwenye sehemu ya juu zaidi ya eneo lililoharibiwa kando ya mwelekeo wa urefu wa sampuli, kisha utundike nyundo nzito iliyochaguliwa (iliyojitolea) kwenye upande wa chini wa sampuli. , karibu 6 mm kutoka kwenye kingo zake za chini na upande, na kisha polepole kuinua upande mwingine wa mwisho wa chini wa sampuli kwa mkono, basi nyundo nzito ining'inie hewani, kisha kuiweka chini, kupima na kurekodi urefu wa sampuli machozi na urefu wa uharibifu, sahihi hadi 1 mm. Kama inavyoonyeshwa kwenye mchoro ulio hapa chini, kwa sampuli iliyounganishwa na kuunganishwa pamoja wakati wa mwako, kiwango cha juu zaidi cha kuyeyuka kitakuwepo wakati wa kupima urefu ulioharibiwa.

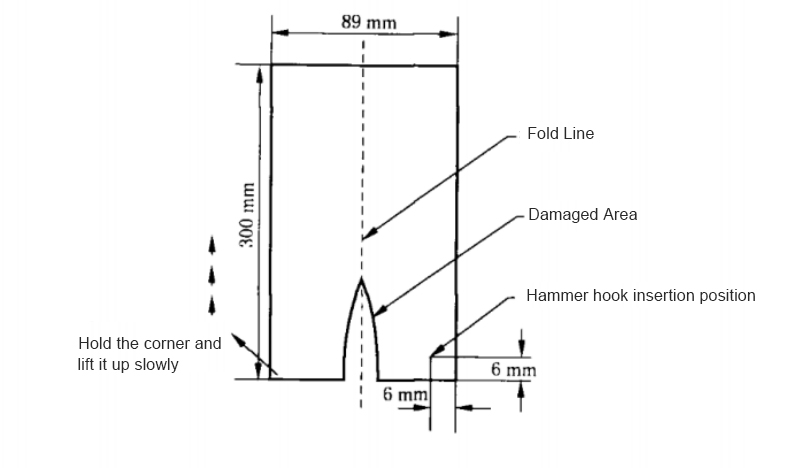

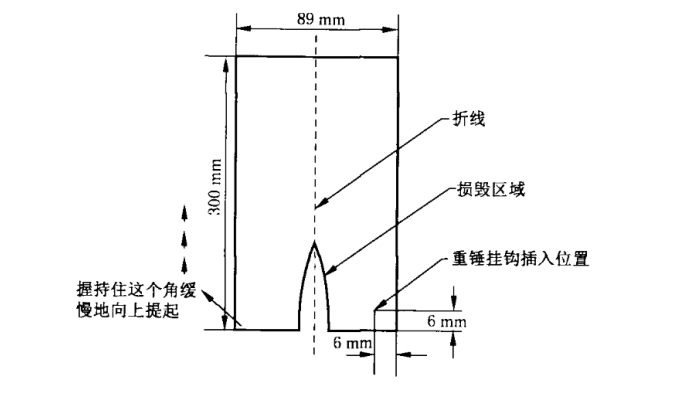

Kipimo cha urefu wa uharibifu
10. Ondoa uchafu kutoka kwenye chemba kabla ya kupima sampuli inayofuata.
Uhesabuji wa matokeo
Kulingana na hali ya udhibiti wa unyevu katika Sura ya 3, matokeo ya hesabu ni kama ifuatavyo.
Masharti A: thamani za wastani za muda wa kuungua, muda wa moshi na urefu ulioharibika wa vielelezo vya kasi 5 katika maelekezo ya longitudo (longitudinal) na latitudinal (mpimbano) huhesabiwa kwa mtiririko huo, na matokeo ni sahihi hadi 0.1s na 1mm.
Hali B: maadili ya wastani ya muda wa kuchomwa moto, muda wa kuvuta na urefu ulioharibiwa wa vielelezo 5 huhesabiwa, na matokeo ni sahihi kwa 0.1s na 1mm.
Orodha ya usanidi
| HAPANA. | Jina | Kitengo | Kiasi |
| 1 | Mpangishaji mtihani | WEKA | 1 |
| 2 | Kamba ya nguvu | MIZIZI | 1 |
| 3 | Tray ya matone | PCS | 1 |
| 4 | Hoop | PCS | 2 |
| 5 | Bomba la chanzo cha hewa | MITA | 1.5 |
| 6 | Kiwango cha urefu wa moto | PCS | 1 |
| 7 | Maagizo | PCS | 1 |
| 8 | Cheti | PCS | 1 |
| 9 | Kishikilia sampuli ya nguo | PCS | 1 |
| 10 | Valve ya kupunguza shinikizo la gesi | PCS | 1 |
| 11 | Uzito | PCS | 5 |
