DRK503 Schildknecht Flexing Tester Operation Manual

د خوندیتوب احتیاطي تدابیر

1. د خوندیتوب نښې:

په دې لارښود کې، د وسیلې کارولو پرمهال د خوندیتوب احتیاطونه او لاندې مهم نندارې توکي ښودل شوي. د پیښو او خطرونو د مخنیوي لپاره، مهرباني وکړئ د خطر، اخطار او پاملرنې لاندې یادښتونه په پام کې ونیسئ:

خطر:  دا ښودنه ښیي چې آپریټر ممکن ټپي شي که چیرې تعقیب نشي.



یادونه:  ښودل شوي توکي د ازموینې پایلې او کیفیت اغیزه کولو احتمالي په توګه ښودل شوي.

یادونه:  ښودل شوي توکي په عملیاتو او کارولو کې د محصول معاون بیان په ګوته کوي.

 2. په دې وسیلې کې، لاندې نښان پاملرنه او خبرداری په ګوته کوي.

	د خبرتیا نښه	دا نښه په ګوته کوي چیرې چې د عملیاتو لارښود ته مراجعه کول اړین دي.
	خطرناک ولتاژ نښه	دا سمبول د لوړ ولتاژ خطر په ګوته کوي.
	د ځمکني محافظت نښه	دا په آلې کې د ځمکني ټرمینل ته اشاره کوي.

Summary

1. موخه:

ماشین د لیپت شوي پارچه بار بار انعطاف مقاومت لپاره مناسب دی ، د پارچه ښه کولو لپاره حوالې چمتو کوي.

2. اصول:

د دوه مخالف سلنډرونو په شاوخوا کې د مستطیل پوښ شوي پوښاک پټه ځای په ځای کړئ ترڅو نمونه سلنډر وي. یو سلنډر د خپل محور سره متقابل عمل کوي، د لیپت شوي فیبرک سلنډر بدیل کمپریشن او آرامۍ لامل کیږي، په نمونه کې د پوښیدو لامل کیږي. د پوښل شوي پوښاک سلنډر دا پوښل تر هغه وخته پورې دوام کوي چې د مخکې ټاکل شوي شمیرې دورې یا نمونه په څرګنده توګه زیانمن شوي نه وي.

3. معیارونه:

ماشین د BS 3424 P9، ISO 7854 او GB / T 12586 B میتود سره سم جوړ شوی.

د وسیلې توضیحات

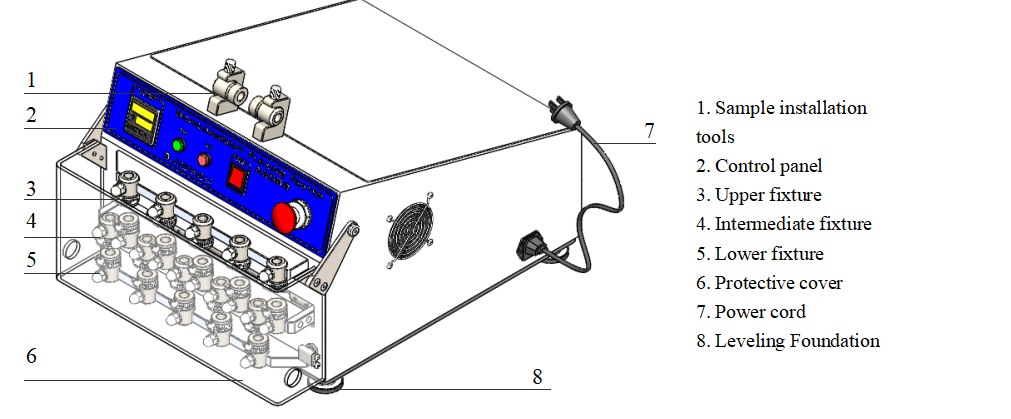

1. د وسایلو جوړښت:

د وسایلو جوړښت:

د فعالیت توضیحات:

فکسچر: نمونه نصب کړئ

د کنټرول پینل: د کنټرول وسیله او د کنټرول سویچ تڼۍ په شمول

د بریښنا لیک: د وسیلې لپاره بریښنا چمتو کړئ

د پښو سطحه کول: وسیله په افقی موقعیت کې تنظیم کړئ

د نمونې نصبولو وسیلې: د نمونو نصب کول اسانه دي

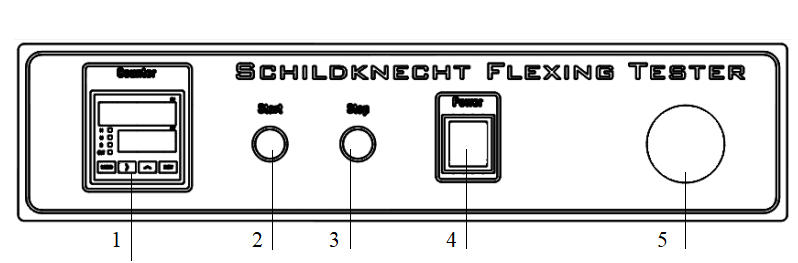

2. د کنټرول پینل توضیحات:

د کنټرول پینل جوړښت:

1. کاونټر 2. د پیل تڼۍ 3. د بندولو تڼۍ 4. د بریښنا سویچ 5. د بیړني تمځای سویچ

3.

پروژه	مشخصات
فکسچر	10 ډلې
سرعت	8.3Hz±0.4Hz (498±24r/min)
سلنډر	بهرنی قطر 25.4mm ± 0.1mm دی
ټیسټ ټریک	آرک r460mm
د ازموینې سفر	11.7mm±0.35mm
کلیمپ	عرض: 10 mm ± 1 mm
د کلیمپ دننه فاصله	36mm±1mm
د نمونې اندازه	50mmx105mm
د نمونو شمیر	6، 3 په عرض البلد او 3 په عرض البلد کې
حجم (WxDxH)	43x55x37cm
وزن (نږدې)	≈50Kg
د بریښنا رسول	1∮ AC 220V 50Hz 3A

4. مرستندویه وسایل:

کلیمپ: 10 ټوټې

رنچ

د وسیلې نصب کول

1. د بریښنا رسولو شرایط:

مهرباني وکړئ په دې ماشین کې د لیبل سره سم د بریښنا سم تجهیز تنظیم کړئ

خطر د ننوتلو ولتاژ د خطا حد باید د ± 10٪ دننه وي، او ماشین باید په سمه توګه ځای پرځای شي ترڅو د بریښنا لیک له امله رامینځته شوي زیان مخه ونیسي.

2. د عملیاتي چاپیریال اړتیاوې: د خونې د تودوخې شرایط.

3. ماشین باید په افقی او مستحکم پلیټ فارم کې کیښودل شي ترڅو ماشین مستحکم وساتي.

د عملیاتو مشخصات

1. د ازموینې ټوټې چمتو کول:

1. نمونه چمتو کول:

1.1 د مؤثره پوښل شوي پوښاک رول څخه، د 60 mm x 105 mm نمونه پرې کړئ، په ترتیب سره د 3 اوږد اړخونو سره موازي د وارپ او ویفټ سره

1.2 نمونه باید د یونیفورم وقفې څخه د نمونې په بشپړ عرض او اوږدوالي کې پرې شي

1.3 نمونه تنظیم کړئ: نمونه باید په 21 ± 1 ℃ او 65 ± 2٪ نسبي رطوبت کې د توازن سره تنظیم شي

2. د عملیاتو مرحلې:

2.1. هغه توکي چې د عملیاتو دمخه باید تایید شي:

ډاډ ترلاسه کړئ چې ایا د بریښنا رسول اړتیاوې پوره کوي

ډاډ ترلاسه کړئ چې وسیله په نورمال ډول کار کوي

ایا د حرکت وړ نمونې لرونکی په مینځنۍ موقعیت کې دی

2.2. د نصبولو نمونه:

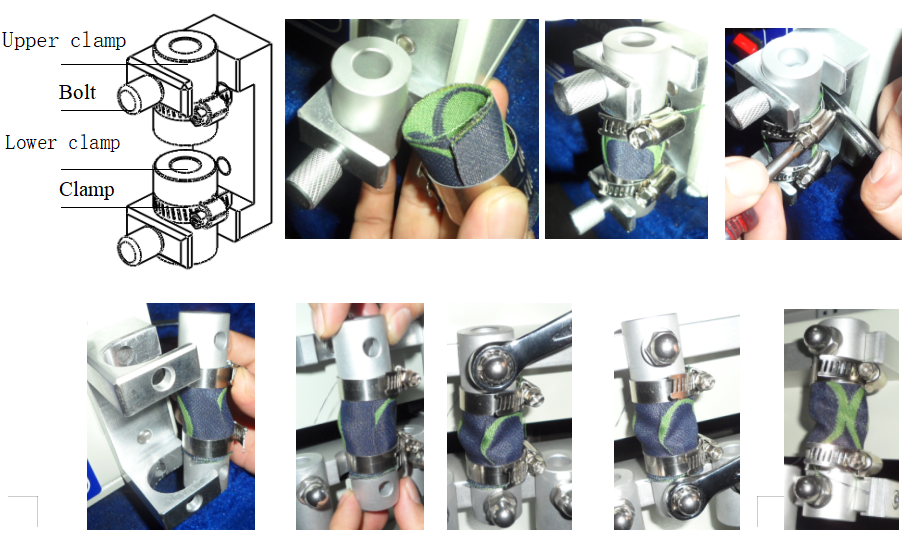

2.2.1 د نمونې د ازموینې پوښ په احتیاط سره په سلنډر کې واچوئ او د سلنډر بهر دوه کلیمپونه واچوئ. بیا نمونه د یو جوړه سلنډر بهر کېږدئ. لومړی، دوه سلنډرونه د نمونې نصب کولو فکسچر کلیمپ کې واچوئ، او دوه سلنډرونه د بولټ سره په فکسچر کې تنظیم کړئ. نمونې په ترتیب سره تنظیم کړئ، او دوه کلیمپونه د نمونې په دواړو سرونو کې د نصب کولو فکسچر داخلي اړخونو ته نږدې کړئ.

2.2.2 د سکرو ډرایور سره کلیمپ لاک کړئ، د نمونې دواړه سرونه په سلنډر کې بند کړئ، د پورتنۍ او ښکته کلیمپونو ترمنځ فاصله 36mm ده، او د نمونې پورتنۍ برخه د کلیمپ کولو لپاره کلیمپ لاک کړئ

2.3 دوه پنې وباسئ، د نصب کولو فکسچر (7 شکل) څخه د نمونې سره نصب شوي سلنډرونه یو جوړه کړئ، د پورتنۍ او ښکته سلنډرونو بولټ ګردي سوري د ازموینې فکسچر سیټ کې د پیچونو سره تنظیم کړئ (8 شکل. )، او د فکسچر په څوکۍ کې پورتنۍ او ښکته سلنډرونه د رنچ سره بند کړئ (انځور 9 ~ انځور. 11)

2.4 نورې ټولې نمونې د فکسچر ټیسټ سټینډ کې نصب کړئ د میتودونو سره سم چې په 2.1 ~ 2.3 مرحلو کې بیان شوي

خطر کله چې د سلنډر او نمونې نصب او جلا کول، ډاډ ترلاسه کړئ چې د ماشین بریښنا رسولو بند کړئ ترڅو آپریټر ته زیان ونه رسوي. وروسته له دې چې سلنډر د ټیسټ فکسچر سیټ کې نصب شي ، سکرو باید بند شي ترڅو وسیله ته زیان ونه رسوي.

3. ازموینه پیل کړئ:

3.1 د بریښنا رسولو چالان کړئ، د ازموینې وختونه وټاکئ (د وخت شمیره د هغه وخت شمیره اټکل کوي کله چې نمونه خرابه شوې وي او د معاینې لپاره ودرول شي) او د کاونټر اوسني وخت پاکولو لپاره RST کیلي فشار ورکړئ

یادونه: د وخت تنظیم کولو میتود: د وسیلې بریښنا سویچ چالان کړئ ، په کاونټر کې د ښي مثلث کیلي فشار ورکړئ ، په سکرین کې شمیره د ترتیب حالت ته راښکته کیږي ، د شمیر بدلولو لپاره د ښي مثلث کیلي فشار ته دوام ورکړئ ، پورته فشار ورکړئ د مثلث کیلي د ارزښت اندازه بدلولو لپاره (0 ~ 9 په بدل کې ښودل کیږي). وروسته له دې چې ترتیب بشپړ شو، د سکرین د فلش کولو بندولو لپاره شاوخوا 8 ثانیې انتظار وکړئ، او ترتیب اغیزمن کیږي

3.2 د ازموینې پیل کولو لپاره د سټارټ تڼۍ فشار ورکړئ ، او ماشین به په اوتومات ډول ودریږي کله چې ټاکل شوي شمیر ته ورسیږي

3.3 د نمونې ازموینې حالت وګورئ؛ که نور تفصيلي تفتیش ته اړتیا وي، د ماشین بریښنا سویچ بند کړئ، د تفتیش لپاره نمونه لیرې کړئ، او د ازموینې وختونه ثبت کړئ

3.4 که دا اړینه وي چې ازموینې ته دوام ورکړئ، د پورته میتود سره سم د ازموینې وختونه بیا تنظیم کړئ

3.5 د ازموینې وروسته، بریښنا بنده کړئ او ټولې نمونې د تحلیل لپاره واخلئ

【یادونه】 په اصولو کې، د فکسچر څخه لیرې شوې نمونه باید د ازموینې لپاره بیا په فکسچر کې نصب نشي؛ که اړتیا وي، نمونه د ټولو اړخونو موافقې وروسته د نورو ازموینې لپاره په فکسچر کې نصب کیدی شي که تاسو غواړئ نیمه لاره ودروئ، یوازې د عمل بندولو لپاره د سټاپ کیلي فشار ورکړئ.

3. د پایلو ارزونه او د ازموینې راپور:

3.1. د نمونې معاینه:

3.1.1 کله چې د زیانمن شوي نمونو اټکل شوي شمیر ته ورسیږي، سلنډر او نمونه د ابتدايي تفتیش لپاره د ازموینې فکسچر سیټ څخه لرې کیدی شي، او د ازموینې اړوند وختونه باید ثبت شي:

د نمونې کوټ خرابول؛

د نمونې کوټ کول؛

نمونه خرابه شوې (ټوټه شوې)

3.1.2 ابتدايي معاینه که اړتیا وي، نمونه کیدای شي د نورو مفصلو معاینې لپاره له سلنډر څخه لیرې شي؛ وروسته له دې چې ټولې ازموینې بشپړې شوې، نمونه باید د نورو مفصلو معاینې لپاره له سلنډر څخه لیرې شي:

3.1.2.1 د خښتو او درزونو مقاومت ارزونه:

ټول لیدل شوي فکتورونه، لکه د ظهور د ارزولو لپاره، د کرکیله، درز، د پوستکي او رنګ رنګ، په پام کې نیول شوي دي. هغه نمونې چې د انعطاف لپاره ازمول شوي او هغه چې د انعطاف ازموینې پرته د لویوالي پرته پرتله کیږي. د ظاهري خرابۍ درجې د لاندې څلورو درجو له مخې ټاکل کیږي، او منځنۍ درجه د منلو وړ ده:

0 -- هیڅ نه

1 - لږ

۲ – منځنی

۳ – جدي

3.1.2.2 د زیان تشریح: که کوم وي، د زیان ډول باید بیان شي.

3.1.3 کریکنګ: نمونه په احتیاط سره د 10 ځله میګنیفاینګ شیشې او په غوره توګه 10 ځله سټیریو مایکروسکوپ سره معاینه کړئ. که چیرې درزونه شتون ولري، د لاندې احکامو سره سم د درزونو ژوروالی، مقدار او اوږدوالی راپور کړئ.

3.1.3.1 د درز ژوروالی: د درز ژوروالی طبقه بندي په لاندې ډول ده:

Ni1 -- نه درزونه

الف - په سطحه یا د سطحی ترمیم پرت کې درزونه، او د فوم پرت یا منځنۍ طبقه لا تر اوسه نه ده ښکاره شوې.

B -- کریکینګ، مګر د منځني پرت له لارې نه، یا د واحد پرت کوټ کولو په صورت کې، د سبسټریټ پارچه نه ده ښکاره شوې؛

ج -- بنسټیز ټوکر ته د کریک ننوتل؛

D-cracking په بشپړه توګه مواد ننوځي.

3.1.3.2 د درزونو شمیر: د درزونو ترټولو ټیټه کچه ثبت کړئ، د درزونو ترټولو خرابه درجې استازیتوب کوي. که چیرې له 10 څخه ډیر درزونه شتون ولري ، په ساده ډول د "10 څخه ډیر درزونه" راپور کړئ.

3.1.3.3 د کریک اوږدوالی: په ټیټه کچه کې ترټولو اوږده درز ثبت کړئ، د تر ټولو خراب کریکینګ درجې استازیتوب کوي، په mm کې څرګند شوی.

3.1.4 delamination: د دې لپاره چې دا معلومه کړي چې آیا د ډیلیمینیشن څرګندې درجې شتون لري، د کوټینګ چپکولو ځواک یا د لباس مقاومت، د تیلو جذب یا جامد فشار مقاومت کې د څرګند بدلون ازموینه باید ترسره شي. برسېره پر دې، د نمونې ټول ضخامت د شکمن موقعیت د څرګندولو لپاره له لارې پرې کیدی شي.

نوټ 1: ډیلامینیشن ممکن څرګند نه وي ، مګر دا کولی شي پوښل شوي پارچه اغوستل اسانه کړي ، خړوب او د تیلو جذب ، او ممکن د دې جامد فشار مقاومت هم کم کړي.

یادونه 2: دا اختیاري اضافي ازموینې دي، د انعطاف ازموینې څخه خپلواکه دي، او د لیپت شوي فابریکو د انعطاف مقاومت ارزولو لپاره د میتود په توګه نشي کارول کیدی.

3.2. د ازموینې راپور: په راپور کې باید لاندې مواد شامل وي

د ازموینې اساس معیاري شمیر؛

د پوښ شوي پوښاک پیژندنې ټول توضیحات؛

د ټیسټ چلولو او تفتیش په جریان کې د انعطاف مشخص شمیر او په وروستي تفتیش کې د انعطاف شمیر؛

په هر تفتیش کې د زیان اندازه لکه څنګه چې په 1 برخه کې تشریح شوي؛

د معیاري ازموینې پروسې څخه د هر ډول انحراف توضیحات

【یادونه】  پورته ریکارډونه یوازې د حوالې لپاره دي. مهرباني وکړئ د جزیاتو لپاره اړونده معیارونو ته مراجعه وکړئ.

د کیلیبریشن کړنلاره

1. د سمون توکي: سرعت

2. د کیلیبریشن وسیله: بریښنایی سټاپ واچ

3. د حساب ورکولو موده: یو کال

4. د حساب کولو مرحلې:

4.1. د سرعت اصلاح طریقه:

4.2 د ماشین بریښنا چالان کړئ او د ازموینې وختونه له 500 څخه ډیر تنظیم کړئ

4.3 د ماشین پیل کولو لپاره د سټارټ کیلي فشار ورکړئ او د سټاپ واچ وخت ته اجازه ورکړئ

4.4 کله چې سټاپ واچ د وخت ودرولو لپاره 1 دقیقې ته ورسیږي ، په ورته وخت کې د ماشین ودرولو لپاره سټاپ فشار ورکړئ ، او وګورئ چې ایا د کاونټر لخوا ښودل شوي وخت د سرعت سره مطابقت لري

د ساتنې کړنالرې

1. د ماشین سطح باید د هرې ازموینې دمخه او وروسته پاکه شي.

2. غوړونکي غوړ باید په منظمه توګه د ماشین په څرخيدونکي برخه کې اضافه شي.

3. کله چې ماشین د ډیر وخت لپاره نه چلیږي، د بریښنا پلګ باید ایستل شي.
