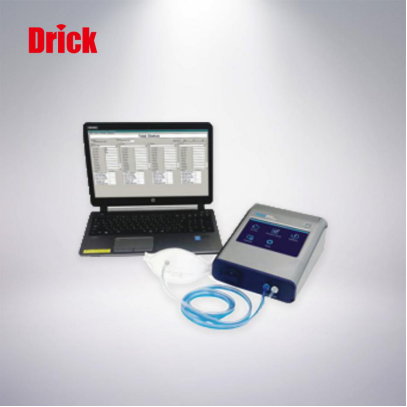

DRK313 Mask Tightness Tester Manual Operasi
Katrangan singkat:
■ MODEL BARANG standar QTY Unit Utama 1 Adaptor AC（100-240V, 12V 2A） AF90-ADP 1 Kabel Daya 1 Filter Nol 1 Wadah Penyimpanan Alkohol AF90-AFC 1 Tutup Panyimpenan AF90-CAP 1 Kartrid Alkohol Felt AF90-ACR/1 Wire Mesh AF90-AWK 2 Software CD 1 Tygon Tube (1m) １ Carrying Case １ ■ Consumable ITEM MODEL QTY Zero Filter 1 Alkohol Cartridge 1 Spare Felt / Wire Mesh 2 Kanggo rincian liyane babagan consumable...
■Standar
| ITEM | MODEL | QTY |
| Unit Utama | 1 | |
| Adaptor AC (100-240V, 12V 2A) | AF90-ADP | 1 |
| Kabel Daya | 1 | |
| Filter Zero | 1 | |
| Wadhah Panyimpenan Alkohol | AF90-AFC | 1 |
| Panyimpenan Cap | AF90-KAP | 1 |
| Kartrid Alkohol | AF90-ACR | 1 |
| Spare Felt / Wire Mesh | AF90-AWK | 2 |
| CD piranti lunak | 1 | |
| Pipa Tygon (1m) | 1 | |
| Ngangkut Kasus | 1 |
■Consumables
| ITEM | MODEL | QTY |
| Filter Zero | 1 | |
| Kartrid Alkohol | 1 | |
| Spare Felt / Wire Mesh | 2 |
Kanggo katrangan luwih lengkap babagan bahan konsumsi, hubungi distributor sampeyan.
Klasifikasi Laser
Piranti iki diklasifikasikake minangka Produk Laser Kelas 1 miturut standar ing ngisor iki:
EN60825-1: 2007
Aku EC60825-1: 2007
PRODUK LASER KELAS 1
Aku EC60825-1: 2007
* Kelas 1 Laser:
Laser sing dianggep aman ing kahanan cukup foreseeable saka
operasi, kalebu nggunakake piranti optik kanggo ndeleng intrabeam.
Informasi Keamanan Laser
Pènget-Piranti iki nggunakake laser ing njero unit minangka sumber cahya saka sensor. Aja mbukak / nutup kasus unit utawa mbongkar sensor optik ing njero unit.
| Dawane ombak | 650nm |
| output maksimum | 20mW |
Ati-ati － Sembarang upaya pangguna kanggo ngontrol, nyetel, utawa nindakake prosedur pangopènan kajaba sing kasebut ing manual iki bisa nyebabake paparan sinar laser sing mbebayani.
Sing Penting Safety Informasi
Simbol kanggo bebaya sing digunakake ing manual iki ditetepake ing ngisor iki:
Klasifikasi
Pènget:
Bebaya ing klasifikasi iki nuduhake risiko sing bisa nyebabake ciloko serius utawa pati yen
ora diamati.
Ati-ati:
Bebaya ing klasifikasi iki nuduhake risiko sing bisa nyebabake karusakan ing produk lan
sing bisa mbatalake garansi produk yen ora diamati.
Katrangan saka Simbol
simbol nuduhake kondisi sing mbutuhake ati-ati (kalebu bebaya). Subyek saben ati-ati digambarake ing njero segitiga. (contone, ati-ati suhu dhuwur simbol
ditampilake ing sisih kiwa.)
simbol nuduhake larangan. Aja njupuk tindakan sing dilarang sing ditampilake ing njero utawa cedhak simbol iki. (contone, simbol larangan disassembly ditampilake ing ngiwa.)
simbol nuduhake tumindak prentah. A tumindak tartamtu diwenehi cedhak ing simbol.
| Pènget |
| ○Aja mbongkar, ngowahi, utawa nyoba ndandani piranti. …… Dioda laser 3B digunakake minangka sumber optik ing njero piranti. Aja nyoba mbongkar piranti amarga bisa banget Do ora ngowahimbebayani.Uga, mbongkar unit bisa nyebabake a or mbongkarmalfungsi. |
| ○Gunakake piranti kasebut kanthi bener kanthi ngetutake iki operasi manual. …… Kaya piranti listrik liyane sing nyalahi panggunaan bisa nyebabake kejut listrik, geni, nangani kanthi benerkarusakan ing piranti, lsp. |
| Aja nggunakake instrumen iki ing suhu sekitar 35 ℃ (95 ℉) utawa luwih. dilarang…… Kinerja bisa rusak banget lan komponen karusakan instalasibisa asil. |
| ○Yen piranti ora digunakake, copot daya tali. …… Gagal kanggo mirsani ndhuwur bisa nyebabake kejut listrik, geni utawa karusakan ing sirkuit internal.
○Pasang piranti ing panggonan sing bisa diakses kabel daya supaya sampeyan bisa medhot kabel daya gampang. ○Nalika nggunakake kabel daya, priksa manawa plug resik lan garing. ○Stopkontak AC kudu ing daya tartamtu syarat. …… Gagal kanggo mirsani ndhuwur bisa nyebabake geni.
○Gunakake mung kabel daya lan/utawa adaptor AC sing kasedhiya karo instrumen iki. …… Kabel liyane sing kasedhiya kanthi komersial bisa uga duwe spesifikasi voltase lan polaritas sing beda-beda, sing bisa nyebabake korsleting, geni utawa ngrusak instrumen.
○Nalika ngisi daya baterei nganggo piranti, aja nyopot baterei saka piranti instrumen. …… Gagal kanggo mirsani ndhuwur bisa nyebabake bocor baterei lan ngrusak sirkuit. |
| Ati-ati |
| ○Aja nggunakake utawa ninggalake instrumen iki ing lingkungan sing ngluwihi utawa mudhun ing sangisore tingkat suhu/RH sing ditemtokake kanggo instrumen kasebut. Alat kasebut ora kena kena sinar srengenge langsung kanggo wektu sing suwe wektu. Larangan…… Instrumen iki bisa uga ora bisa digunakake kanthi bener ngluwihi sing bisa digunakake lingkungan. (10 nganti 35 ℃, 20 nganti 85 ％RH, tanpa kondensasi) |
| ○Aja nggunakake solvent molah malih kanggo ngresikiing instrumen. …… Kasus saka unit utama bisa rusak dening pelarut organik. Gunakake kain garing sing alus kanggo mbusak sembarang rereget.Yen iki ora efektif, pangguna bisa rendhem kain ing deterjen netral utawa banyu lan ngilangke ing Laranganinstrumen karo kain. Aja nggunakake pelarut molah malih kayata thinner utawa benzena. |
|
| ○Aja tundhuk instrumen kasebut kuwat kejut.Aja panggonan obyek abot ing instrumen. …… Gagal kanggo mirsani ndhuwur bisa nimbulaké malfunction utawa karusakan ing Laranganinstrumen. |
| ○Yen instrumen wis disimpen ing lingkungan sing adhem, ngidini instrumen kasebut menyang keseimbangan suhu karo lingkungan sing bakal dioperasi sadurunge ngowahi. ing.
Larangan……Sanajan piranti digunakake ing suhu lan asor operasi sing ditemtokake, owah-owahan suhu bisa nyebabake kondensasi. Kondensasi ing sensor bisa nyebabake pangukuran sing ora akurat utawa ing kahanan sing ekstrim, bisa ngrusak komponen internal. |
| ○Aja ngidini discharge listrik statis menyang instrumen. …… Gagal kanggo mirsani ndhuwur bisa mengaruhi nilai pangukuran lan nimbulaké karusakan kanggo instrument sirkuit. |
| ○Aja nganti instrumen narik konsentrasi banget partikel sing ngluwihi tingkat spesifikasi. (yaiku,> 100.000 partikel/cc) Nangani kanthi bener |
| ○Aja mbuwang piranti kasebut minangka Non-elektronik sampah. …… Wigati dimangerteni manawa pembuangan piranti apa wae kudu selaras karo lokal utawa nasional sampeyan angger-angger. LaranganKanggo rincian, hubungi lokal sampeyan distributor. |
1. Jeneng Part lan Fungsi

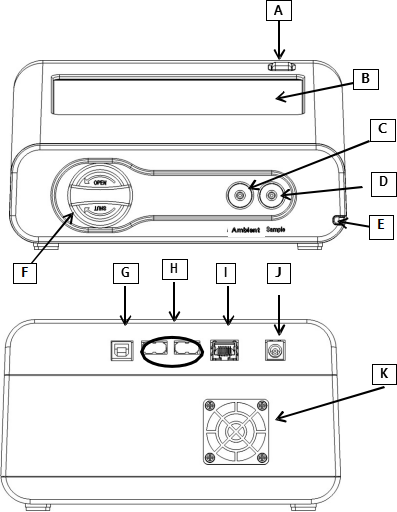

1.1Utama Unit
| (A) | Tombol daya | Ngalih on/off |
| (B) | Panel tutul | Gunakake layar iki kanggo operate sistem. |
| (C) | Inlet nozzle (ambient) | Instrumen nggunakake inlet iki kanggo sampel partikel konsentrasi ing udara sekitar. |
| (D) | Inlet nozzle (sampel) | Instrumen nggunakake inlet iki kanggo sampel partikel konsentrasi ing jero topeng. |
| (E) | pen tutul | Gunakake pena iki kanggo ngoperasikake panel tutul (B). |
| (F) | Kartrid alkohol | Ngandhut alkohol sing perlu kanggo pangukuran |
| (G) | Port USB (Tipe B) | Nyambung menyang PC |
| (H) | Port USB (Tipe A) | Nyambung menyang USB flash drive utawa printer |
| (aku) | port LAN | Sambungake menyang kabel LAN |
| (J) | AC jack | Sumber daya saka adaptor AC sing kasedhiya |
| (K) | kipas pendingin | Njaga suhu operasi sing bener (Kipas pendingin iki kanggo njaga pangolahan sing cocog suhu.) |
1.2Piranti lunak Layar
①Kegiatan
| (1) | Tes Fit | Nindakake tes pas topeng |
| (2) | Priksa Validasi | Nindakake mriksa sistem sadurunge nindakake seripangukuran |
| (3) | wektu nyata | Nampilake grafik faktor pas lan konsentrasi partikel sakaudhara ambient ing basis wektu nyata |
| (4) | Administrasi | Nerusake menyang layar ②(Waca5. Administrasi lan Setupkanggo rincian.) |
| (5) | Setup | Nerusake menyang layar ③(Waca5. Administrasi lan Setupkanggo rincian.) |

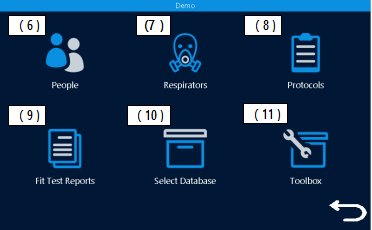

② Administrasi
| (6) | wong | Konfirmasi lan pilih dhaptar wong sing dites.Ngetik wong anyar menyang database |
| (7) | Respirator | Konfirmasi lan milih dhaptar respiratorKetik respirator anyar menyang database |
| (8) | Protokol | Konfirmasi lan milih protokol tesKetik protokol test anyar menyang database |
| (9) | Laporan Tes Fit | Nampilake asil tes fit sing ditindakake |
| (10) | Pilih Database | Milih database kanggo mbukak minangka aktif |
| (11) | Kothak piranti | Nyetel mode majeng |
③ Setup
| (12) | Setelan Printer | Ngatur setelan printer |
| (13) | Komunikasi | Konfirmasi lan nyetel lingkungan internet |
| (14) | Setelan | Ngatur setelan kanggo piranti |
| (15) | Tanggal lan Wektu | Ngowahi setelan tanggal lan wektu |
| (16) | Kalibrasi Layar Tutul | Kalibrasi layar tutul |
| (17) | Info piranti | Priksa informasi piranti |
2. Prinsip Pengukuran
2.1 Prinsip
Piranti iki ngukur konsentrasi partikel ing udara sekitar lan ing njero topeng, lan nemtokake kecocokan topeng kanthi mbandhingake rasio konsentrasi partikel kasebut. Rasio konsentrasi ing ndhuwur diarani "faktor pas". Yen faktor pas 100, tegese bagian njero topeng 100 kaping luwih resik tinimbang hawa sekitar.
Piranti iki ngukur konsentrasi partikel ing udara sekitar kaping pindho kanthi total, sadurunge lan sawise latihan tes pas topeng. Konsentrasi partikel ing udara sekitar bisa berubah-ubah sajrone wektu; mula piranti iki ngukur konsentrasi partikel ing udara sekitar sadurunge lan sawise saben pangukuran, lan nggunakake nilai rata-rata. Konsentrasi partikel ing udara sekitar kudu diukur kanggo pangukuran pisanan. Kanggo pangukuran kaping pindho lan pangukuran sabanjure, konsentrasi sawise pangukuran sadurunge bakal digunakake lan ora perlu pangukuran kaping pindho kanggo hawa sekitar.
Mangkono urutane bakal kaya ing ngisor iki:
Csekitar// Ctopeng// Csekitar// Ctopeng// Csekitar…dll.
F: Faktor fit
C b e f o r e:Konsentrasi partikel ing udara sekitar sadurunge pangukuranC a f t e r:Konsentrasi partikel ing udara sekitar sawise pangukuranC m a s k:Konsentrasi partikel ing njero topeng
3.１ Ngisi Ulang Kartrid Alkohol
| Isopropil alkohol sing digunakake kanggo piranti iki minangka bahan sing mbebayani. Aja ngidini alkohol kontak mata lan kulit.Pènget Deleng Lembar Data Keamanan (SDS) kanggo bahan kimia nalika nyimpen alkohol ing wadhah khusus lan nalika nggunakake. |
| Recap wadhah alkohol sanalika sawise digunakake kanggo nyegah alkoholAti-ati saka nyerep kelembapan lan saka penguapan. |
CPC (Condensation Particle Counter) ing piranti iki ndeteksi partikel nggunakake uap alkohol isopropil. Nginstal kartrij alkohol sing direndhem ing larutan alkohol menyang piranti iki bakal nyedhiyakake uap alkohol ing BPK. Nalika uap alkohol lan partikel udhara teka, droplet sing nduweni partikel ing tengah bakal dibentuk. Yen solusi alkohol ing kartrid alkohol wis entek, piranti ora bisa ngukur partikel kanthi bener. Kanggo nyegah iki, mangga isi ulang kartrij alkohol sadurunge nggunakake piranti.
3.1.1Persiapan
Isopropil alkohollan komponen ing ngisor iki dibutuhake.
· Wadah panyimpenan alkohol
· Tutup panyimpenan
· Kartrid alkohol
Ingisopropil alkoholdigunakake kanggo piranti iki kudu alkohol reagen dijamin kemurnian dhuwur. Aja nggunakake alkohol isopropil sing kasedhiya saka apotek utawa supermarket. Kemurnian alkohol iki kurang (udakara 70%), lan bisa nyebabake karusakan ing BPK. Sembarang masalah disebabake nggunakake alkohol liyane saka kasebut ing ngisor iki ora dijamin dening babar pisan.
Pesthekake nggunakake alkohol sing cocog karo ketaatan sing ketat kanggo arah penanganan.
Alkohol sing digunakake kanggo piranti iki kudu dadi reagen sing dijamin paling ora nyukupi syarat ing ngisor iki:
Yen piranti ora digunakake, kartrij alkohol kudu disimpen ing alkohol wadhah panyimpenan lan inlet kartrij alkohol kudu disegel nganggo tutup panyimpenan kanggo njaga bledug metu.
Nalika piranti digunakake, tutup panyimpenan kudu digunakake kanggo nutup panyimpenan alkohol wadhah.
3.1.2Ngisi ulang Alkohol Kartrid
1.Nguripake piranti mati.
2.Bukak wadhah panyimpenan alkohol kanthi ngowahi tutup panyimpenan (utawa kartrid alkohol) kira-kira 45° nglawan arah jarum jam.
Tutup tutup panyimpenan (utawa kartrid alkohol) terus ing panggonan sing resik.
3.
Tuang isopropil alkohol ing wadhah panyimpenan alkohol nganti tingkat sing ditandhani.
Ati-ati supaya ora ngeculake botol lan ngombe alkohol.
Isi tingkat
4.Lebokake kartrij alkohol menyang wadhah panyimpenan alkohol, banjur putar kira-kira 45° searah jarum jam nganti dikunci. Aja nggunakake kakehan meksa.
5.Sawise ing alkohol kartrid is dilebokake, ing dirasakake in ing kartrid bakal be
direndhem ing alkohol.Sampeyan bisa nggunakake piranti sawise sawetara menit soaking felt ing alkohol.
3.1.1Nginstal Alkohol Kartrid
- Copot kartrij alkohol saka wadhah panyimpenan alkohol lan copot solusi alkohol sing berlebihan. Gagal nindakake iki bisa nyebabake alkohol sing diserap bakal macet ing ngarep kartrid alkohol. Akibaté, aliran partikel udhara sing mlebu lan uap alkohol bakal kaganggu, saéngga ora bisa diukur kanthi bener.
Mangga enteni nganti lumahing njaba kartrij alkohol garing utawa ngilangke keluwihan alkohol kanthi ngusap tanpa serat sing ora abrasif.
Ing ngarep saka
Kartrid alkohol
- Lebokake kartrij alkohol menyang inlet kaya sing dituduhake ing sisih tengen, banjur putar kartrij alkohol searah jarum jam kira-kira 45°.
Kanggo nginstal kartrij alkohol kanthi bener, pesthekake nguripake kanthi mantep nganti mandheg. (Deleng gambar ing sisih tengen.)
【Ati-ati】
Yen alkohol nglumpukake ing jero inlet kartrid, copot alkohol nganggo lap sing ora abrasif, tanpa serat.
・ Kanggo nyegah alkohol saka nyerep kelembapan lan nguap, tansah tutup wadhah panyimpenan alkohol kanthi tutup panyimpenan. Alkohol sing kontaminasi kudu dibuwang.
Ati-ati・ Yen piranti ora digunakake, kartrid alkohol kudu disimpen ing wadhah panyimpenan alkohol. Kanggo njaga resik ing jero piranti, tutup inlet kartrid nganggo tutup panyimpenan.
・Aja nggawa utawa nyimpen piranti kanthi kartrij alkohol sing dipasang.Gagal kanggo mirsani ndhuwur bisa ngidini solusi alkohol kanggo njaluk menyang sistem optik lan mengaruhi pangukuran. Nalika nggawa utawa nyimpen piranti, tutup inlet kartrij alkohol nganggo tutup panyimpenan supaya bledug ora metu.
・Tansah resik tutup panyimpenan lan kartrid alkohol. (Waca
6. Pangopènan.) Yen bledug nempel ing sisih kartrij utawa ing njero tutup, bisa uga mlebu ing piranti sajrone operasi, nyebabake pangukuran.
・ Sawise ngukur kanggo dangu, alkohol bisa nglumpukake ing inlet cartridge. Yen sampeyan ngelingi yen nilai sing diukur saka konsentrasi partikel sekitar wis owah sacara dramatis, priksa inlet kartrij, lan copot alkohol sing akumulasi nganggo lap non-abrasif, tanpa serat sadurunge miwiti maneh piranti.
