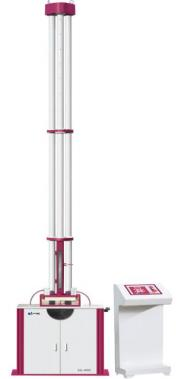

एएसटीएम डी2444 डीआरकेडब्ल्यू-112 पाइप ड्रॉप हैमर प्रभाव परीक्षण मशीन

विवरण:

यह उपकरण प्रभाव प्रतिरोध प्रदर्शन परीक्षण उपकरणों के लिए एएसटीएम डी2444 में विकसित और निर्मित नवीनतम परीक्षण टयूबिंग है। यह प्लास्टिक पाइपों की प्रभाव कठोरता के निर्धारण के लिए पीवीसी-यू, पीवीसी-सी पाइप, पीपी पाइप, पीई पाइप, भूमिगत संचार पाइपलाइन के लिए उपयुक्त है। यह परीक्षण संस्थान, उत्पादन इकाई, निर्माण सामग्री उद्योग, वैज्ञानिक अनुसंधान के लिए एक आदर्श परीक्षण उपकरण है। यह उपकरण दो परीक्षण विधियों के लिए उपयुक्त है: पास विधि और ग्रेडिएंट विधि।

Sमानक

एएसटीएम डी2444 का अनुपालन करता है, (ड्रॉप वेट विधि और अधिनियम या समकक्ष परीक्षण विधि मानकों द्वारा थर्मोप्लास्टिक पाइप और फिटिंग के प्रभाव प्रतिरोध के लिए परीक्षण)।

Fभोजन

1. हथौड़ा उठाने वाला उपकरण आयातित एसी सर्वो प्रणाली, दो ऑपरेटिंग गति और उच्च गति चलने की गति को अपनाता है

12 मी/मिनट, कम गति से चलने की गति 0.25 मी/मिनट है, परीक्षण दक्षता अत्यंत उच्च है;

2. गिरने वाले पाइप और निकास छेद का अनूठा डिजाइन हथौड़ा शरीर के गिरने वाले वायु प्रतिरोध के प्रभाव को न्यूनतम बनाता है;

3. हथौड़ा शरीर की उठाने की ऊंचाई को मनमाने ढंग से और स्वचालित रूप से कैलिब्रेट किया जा सकता है;

4. एंटी-सेकेंडरी इम्पैक्ट डिवाइस एक अद्वितीय एयर कुशनिंग डिज़ाइन को अपनाता है, जो विभिन्न गुणवत्ता वाले हथौड़ा निकायों के उपयोग के लिए उपयुक्त है।

इसे मनमाने ढंग से समायोजित किया जा सकता है, कोई शोर नहीं, छोटा कंपन, उपकरण की लंबी सेवा जीवन; एंटी-सेकेंडरी प्रभाव कैप्चर दर 100% तक है；

5. परीक्षण के दौरान नमूना स्वचालित रूप से तय हो जाता है, जिससे कार्य कुशलता और सुरक्षा में सुधार होता है;

6. संयुक्त वी-आकार के कुशन आयरन से सुसज्जित, विस्तृत परीक्षण रेंज;

7. तीन स्तरीय सुरक्षा स्वचालित सुरक्षा उपकरण से सुसज्जित: बिजली के झटके से सुरक्षा, हथौड़ा कक्ष दरवाजा सुरक्षा और नमूना कक्ष दरवाजा सुरक्षा,

ऑपरेटरों की व्यक्तिगत सुरक्षा की प्रभावी ढंग से रक्षा करना;

8. होस्ट ऑपरेशन पैनल ऊपरी और निचली सीमा संकेतों से सुसज्जित है, अवलोकन खिड़की का दरवाज़ा बंद नहीं है अलार्म संकेत, नमूना दरवाज़ा बंद नहीं है

बंद अलार्म संकेत, माध्यमिक कैप्चर डिवाइस एक्शन अलार्म संकेत, शून्य स्थिति संकेत और अन्य सुरक्षा अलार्म डिजाइन।

तकनीकी मापदंड

1) प्रभाव ऊंचाई: 50 ~ 3000 मिमी

2) हथौड़ा द्रव्यमान: 2.7 किग्रा, 5.4 किग्रा, 9.1 किग्रा, 13.6 किग्रा

3) हैमरहेड की वक्रता त्रिज्या: SPH. R12.7मिमी、एसपीएच. R50.8मिमी、एसपीएच. आर6.3मिमी

4) अधिकतम हथौड़ा उठाने की गति: 12 मी/मिनट

5) संकेत त्रुटि: ≤±2मिमी

6) नमूना व्यास: Φ10mm~Φ630mm

7) बिजली की आपूर्ति: (220-15% ~ 220 + 10%) वीएसी 50 हर्ट्ज 1.0 किलोवाट

8) मुख्य मशीन का आकार (लंबाई×चौड़ाई×ऊंचाई):

1100मिमी×655मिमी×5030मिमी

9) नियंत्रण बॉक्स का आकार (लंबाई × चौड़ाई × ऊंचाई): 450 मिमी × 400 मिमी × 1100 मिमी

10) मुख्य इकाई वजन: लगभग। 500 किलो

11) नियंत्रण बॉक्स वजन: लगभग। 40 किलो

मुख्य रूप सेविन्यास

1) मेज़बान: एक इकाई

2) इलेक्ट्रिक कंट्रोल बॉक्स: एक यूनिट

3) त्वरित उठाने वाला उपकरण: एक इकाई

4) हैमर बॉडी: बारह सेट

5) पावर कॉर्ड: 1

6) वी-आयरन: पांच टुकड़े (होस्ट माउंटिंग सहित)

7) एंकर पेंच: चार टुकड़े

8) गूंगा रिंच: 1 लाइन

9) एयर पाइप (वायु आपूर्ति फिटिंग):3 मीटर

टिप्पणियाँ: उपयोगकर्ताओं को एयर कंप्रेसर, अधिकतम वायु दबाव 1.0 एमपीए से लैस होना चाहिए।
